產品名稱：PCI-E轉8口RS232/485/422 串口卡
規格型號：UT-7318
連接類型：DR62母頭1個，DB9公頭8個
總線：PCI-E
RS-232信號：DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS
RS-422信號：T/R+、T/R-、RXD+、RXD-、GND
RS-485信號：Data+(A) 、Data-(B) 、GND
產品概述：
UT-7318 工業級 PCI-E 轉換卡，兼容 RS-232、RS-485、RS-422 標準，能夠?qū)味说?PCI-E信號轉換為 RS-232、RS-485、RS-422 信號。內置數字隔離芯片，8 路串口相互隔離，隔離電壓 2500Vrms，絕緣耐壓 DC500V。帶有快速的瞬態抑制保護器，此保護器被設計用來保護 RS-232、RS-485、RS-422 接口，采用當今先進的 TSS(THYRISTOR SURGE SUPPRESSOR)半導體放電管(品閘管浪涌抑制器)，正常情況下 TSS 處于截止狀態，當電路中由于感應雷，操作過電壓時，TSS 管快速導通泄放由異常過電壓導致的異常過電流，保護后端設備免遭異常過電壓的損壞，異常過電壓消失后，TSS 管又恢復至截止狀態，保證了 RS-232、RS-485、RS-422 接口的穩定高速傳輸。
產品特性：
●連接類型:VHDCI68母頭1個，DB9公頭8個。
●總線:PCI-E
●信號：
RS-232:DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS
RS-485:Data+(A)、Data-(B)、GND
RS-422:TXD-(B)、TXD+(A)、RXD+(A)、RXD-(B)、GND
●傳輸速率:300bps-921.6Kbps
●數據位:5、6、7、8
●停止位:1、1.5、2
●校驗位:None、Even、odd、Space、Mark
●流控制:RTS/CTS XON/XOFF
●工作溫度:-40℃~85℃
●隔離度:隔離電壓 2500Vrms/500VDC 絕緣耐壓
●接口保護: RS-232、RS-485、RS-422接口共模4KV浪涌防護信號相互隔離
●支持系統:Win98、NT40、2000、2003、XP、VISTA、2008、7、2012、8、81、2016、10、11、2016、2019、Linux

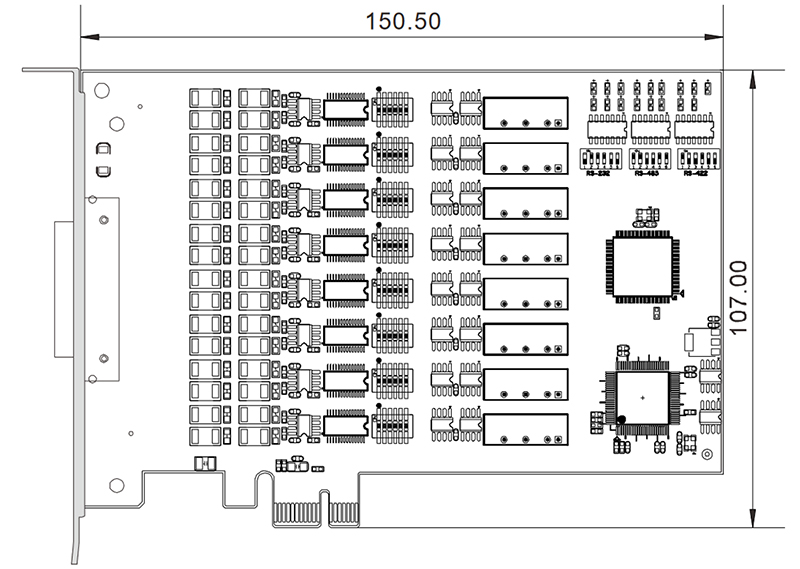

產品尺寸：
