產品名稱:RS-232轉RS-485/422無源光電隔離防雷轉換器
規格型號:UT-2127
接口特性 ：接口兼容EIA/TIA的RS-232CRS-485RS-422標準
保護等級 ：RS-422、RS-485接口±15KV ESD保護，接口每線600W的雷擊浪涌保護
隔離度 ：隔離電壓2500Vrms 500DC連續
工作方式 ：異步半雙工或異步全雙工
產品概述：
UT-2127無源光電隔離型接口轉換器、兼容RS-232C、RS-422、RS-485標準，能夠?qū)味说腞S-232信號轉換為平衡差分的RS-422或RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。 RS-232接口端通過一個DB9母頭的連接器與兼容RS-232C標準接口相連，RS-422、RS-485端通過六位接線柱為輸出端。轉換器內部帶有零延時自動收發轉換, 獨有的I/O電路自動控制數據流方向, 而不需任何握手信號(如RTS、DTR等)，無需跳線設置實現全雙工(RS-422) 、半雙工(RS-485)模式轉換，即插即用。確保適合一切現有的通信軟件和接口硬件，不需要對以前的基于RS-232的工作方式作任何軟件的修改。
產品特性：
● 接口特性 ：接口兼容EIA/TIA的RS-232CRS-485RS-422標準
● 電氣接口 ：RS-232接口輸入DB9母頭的連接器，RS-422/RS-485接口六位接線柱為輸出端
● 保護等級 ：RS-422、RS-485接口±15KV ESD保護，接口每線600W的雷擊浪涌保護
● 隔離度 ：隔離電壓2500Vrms 500DC連續
● 工作方式 ：異步半雙工或異步全雙工
● 傳輸介質 ：雙絞線或屏蔽線
● 傳輸速率 ：115.2K bps 到300米
38.4K bps 到 600米
9600 bps 到 1200米
● 外形尺寸 ：61mm×41mm×21mm
● 使用環境 ：-40℃ 到 85℃，相對濕度為5%到95%，無凝露
訂購信息：
| 型號 | UT-2127 | |
| 信號/接口 | RS-232 | DB9母頭 |
| RS-485 | 接線端子 | |
| RS-422 | ||
| 接口保護等級 | RS-485/422 | ±15KV ESD/600W浪涌 |
| 通訊速率 | 300bps-115.2kbps | |
| 使用環境 | 溫度 | -40℃ ~85℃ |
| 溫度 | 5-95% | |
| 電源 | 無源 | √ |
| 有源 | 可外加5-12VDC | |

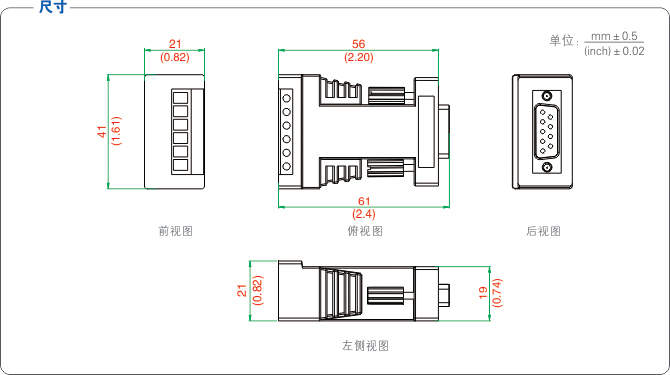

產品尺寸：
連接器和信號：
