產品名稱：工業級RS-232/RS-485轉16 PORT RS-485集線器
規格型號：UT-1216
接口特性：接口兼容EIA/TIA 的RS-232C、RS-485 標準
工作方式：異步半雙工
產品概述：
UT-1216是一款內部采用四核、無休（不間斷工作）的設計，專為解決復雜電磁場環境下RS-485大系統要求而設計的RS-485總線分割集線器(HUB) 。該產品支持傳輸速率最高達115.2Kbps，為了保證數據通訊的安全可靠，RS-485 接口端采用光電隔離技術，防止雷擊浪涌引入轉換器及設備，內置的光電隔離器及 1500W浪涌保護電路，能夠提供2500V 的隔離電壓，可以有效地抑制閃電(Lighting) 和ESD，同時可以有效的防止雷擊和共地干擾，供電采用外接開關電源供電，安全可靠，非常適合戶外工程應用。
在 RS-485 工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決 RS-485 收發轉換時延問題。RS-485 接口傳輸距離大于 1200 米，性能穩定。廣泛用于高速公路收費系統，道路監控系統及電力采集系統中，是一款性能卓越，價格優良的數據接口轉換產品。
UT-1216 RS-485 HUB 提供星型 RS-485 總線連接。各端口都具有短路、開路保護。光電隔離2500V，用戶可以輕易改善 RS-485總線結構，分割網段，提高通信可靠性。當雷擊或者設備故障產生時，出現問題的網段將被隔離，以確保其他網段的正常工作。這一性能大大提高了現有 RS-485 網絡的可靠性，有效縮短了網絡的維護時間。合理的利用 UT-1216 RS-485 HUB 可以助您設計出獨特的高可靠的 RS-485系統。
產品參數：
| 接口特性 | 接口兼容 EIA/TIA 的RS-232C、RS-485 標準 | |
| 電氣接口 | RS-232C 接口為 5PIN接線端子1-3腳 | |
| RS-485 接口為 5PIN接線端子4-5腳 | ||
| 傳輸介質 | 雙絞線或屏蔽線 | |
| 工作方式 | 異步半雙工 | |
| 工作電源 | AC100～240V 50/60Hz | |
| 信號指示 | 19個信號指示燈電源（PWR）、發送 (TXD)、接收（RXD）、故障（E1-E16） | |
| 隔離度 | 隔離電壓2500VRMS 500VDC連續，DC/DC隔離模塊 | |
| 傳輸速率 | 300bps-115.2Kbps | |
| 保護等級 | RS-232接口±15KV ESD保護 | |
| RS-485接口每線 1500W 的雷擊浪涌保護 | ||
| 傳輸距離 | 0-5公里 （115,200-300bps） | |
| 使用環境 | 溫度 | -40℃到85℃ |
| 濕度 | 5%到95% | |
| 尺寸 | 440mm×201mm×44mm | |

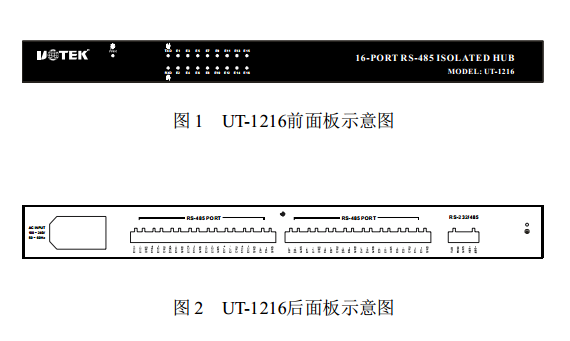

產品面板及信號指示：
UT-1216的前面板共有19個指示燈，后面板有1個5PIN接線端子為RS-485、RS-232輸入端，16個3PIN端子共16個口為光電隔離輸出端。
電氣接口及其定義：

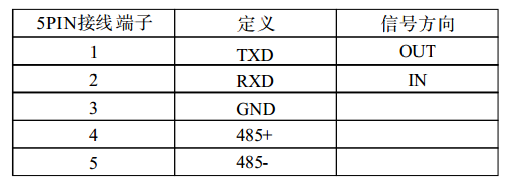

RS-232/RS-485接口定義：

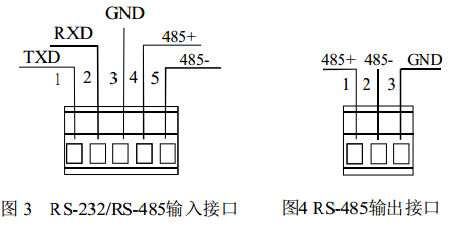

1、RS-232/RS-485輸入接口定義：
2、RS-232/RS-485輸出接口定義：
