產品名稱：串口服務器
產品型號：UT-6801C
接口信號：以太網
傳輸方式：RS-232/ RS-485/ RS-422
傳輸速率：10-100M
接口數量：1口
產品簡介：
UT-6801C 串口服務器提供串口轉網絡功能,能夠?qū)?RS-232/485/422 串口轉換成 TCP/P 網絡接 口,實現 RS-232/485/422 串口與 TCP/IP 網絡接口的數據雙向透明傳輸，使得串口設備能夠立即具備 TCP/IP 網絡接口功能。
產品特性：
●支持1路 RS-232/485/422串口，實現遠程控制功能
●支持1路 10/100Base-T(x)以太網接口
●支持 Reset 鍵恢復出廠設置
●RS232串口提供5路信號，包括RXD，TXD，RTS，CTS，GND
●RS485/RS422 串口提供T/R+,T/R-,R+,R-
●支持 MCP、VCOM虛擬串口
●支持串口士6KV防靜電保護，網口1.5KVAC隔離保護
●支持心跳包、注冊包功能
●支持 Web 固件升級
產品參數：
| 接口 | 電源接口 | 1XDC 座子:1XRJ45，1x10/100Base-T(x) |
| 串行接口 | 1XDB9male(R232)，1x4Pin5.08端子(RS485/RS422)三合一 | |
| LED 指示燈 | PWR 電源指示燈，網絡數據傳輸燈，DATA1，串口指示燈 | |
| 按鍵 | 1個出廠復位按鍵RESET | |
| 電源需求 | 輸入電壓 | DC 9-30V |
| 功耗 | 最大輸入功耗 | 1.8W |
| 機械特性 | 外殼 | IP30防護等級 |
| 凈重 | 115g | |
| 安裝方式 | 壁掛式安裝 | |
| 尺寸(長x寬x高) | 97mmx65mmx22mm(不含安裝件) | |
| 傳輸距離 | RS-232 | 15m |
| RS-485/422 | 1200m | |
| 工作環境 | 儲存溫度 | -40~85°C |
| 工作溫度 | -40~85°C | |
| 相對濕度 | 5%~95%(無凝結) | |
| 支持協議 | ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、MODBUS | |
| 工作模式 | VCOM、MCP、TCP Server、TCP Client、UDP Client、Modbus TCP Server、 Modbus TCP Client | |
| 串口參數 | 接口類型 | RS-232、RS-485、RS-422 |
| 波特率 | 300-921600bps | |
| 校驗位 | None、0dd、Even | |
| 數據位 | 5、6、7、8 | |
| 停止位 | 1、2 | |
| 認證標準 | EMC | EN 55032/24 |
| EMI | CISPR 32，F(xiàn)CC Part 15B Class A | |
| EMS | IEC61000-4-2 ESD 接觸4KV,空氣 6KV IEC61000-4-3 RS 3V/m IEC61000-4-4 EFT 電源2KV,信號1KV IEC61000-4-5 Surge 電源2KV，信號1KV IEC61000-4-6 CS 3V/m | |
訂購信息：
| 產品型號 | 網口 | 串口 | 電源 | |
| RJ45 | DB9 Male(RS-232) | 5.08 端子（RS485/RS422） | ||
| UT-6801C | 1路 | 1路 | 1路 | 9-30VDC |

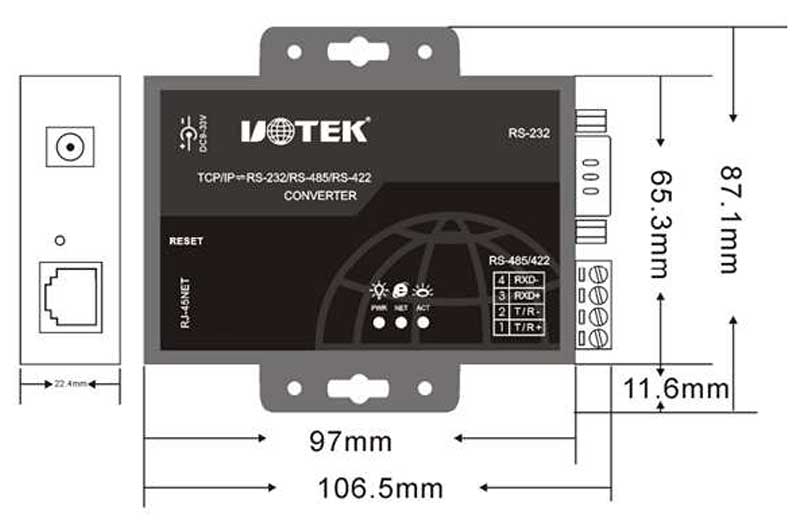

產品尺寸：
