2024-05-13
>>系統概述：
在現代化城市中，綜合管廊的作用至關重要，它承擔著整座城市的通信、供電、供氣、供水、供暖，與市民生活息息相關。如何確保綜合管廊安全穩定的運轉，就成為市政建設中急需解決的問題。
宇泰科技憑借卓越的產品質量和在接口轉換及工業交換機領域多年的技術積累，成功中標蘭州綜合產業園市政綜合管廊監控項目。
>>系統簡介：
本項目燃氣報警器采用485總線方式，按20m間隔設置于綜合管廊頂部，每15個燃氣報警器設置為1個分區，每個分區放置1臺串口服務器UT-6601H和1臺工業級交換機UT-65008-6T2SC，串口服務器將485總線信號轉為以太網信號，上聯交換機，交換機通過光纖接口組成冗余環網，并傳送到后臺監控室。監控室放置1臺26口交換機UT-66026，與前端交換機組成光纖環網，同時連接后臺數據存儲服務器與告警服務器，拓撲如下：

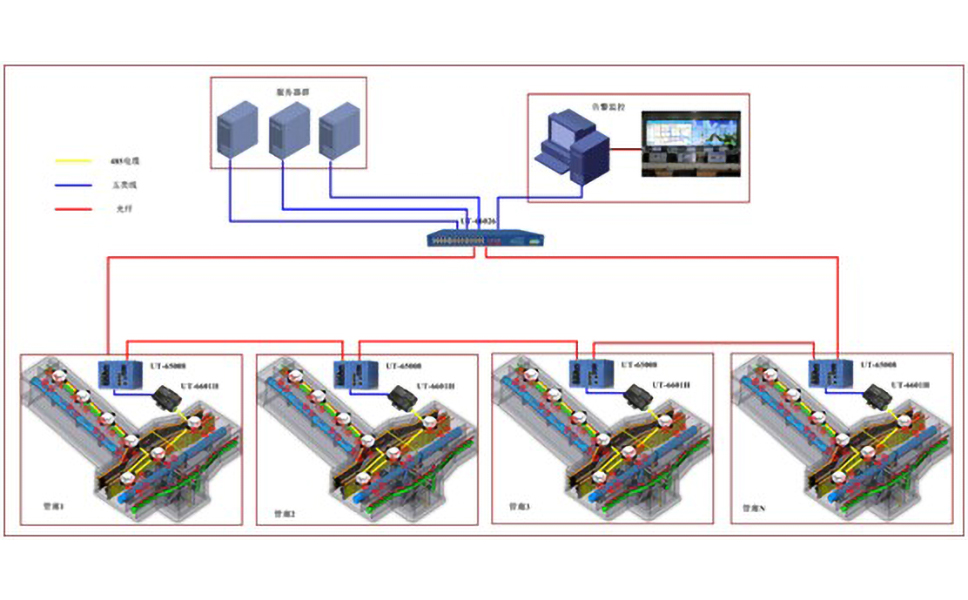

>>拓撲方案圖：
>>方案特點：
方案特色：
》設備均為工業級產品，所用交換機均通過國家電網A類認證，IEC61850-3標準。
》交換機均為寬溫寬壓，冗余雙電源，工作溫度可達-40~85℃。
》防護等級均為IP40。
》光纖冗余環網，組網簡單，穩定可靠。
》私有快速環網技術，故障切換時間小于50ms。
》完善的網絡管理功能，宇泰科技交換機除支持CLI、Telnet、WEB等常見管理方式外，還擁有強大的SNMP管理功能。宇泰科技強大的綜合網絡管理軟件Netview更是對整個網絡的健康偵測做到及時、準確而又全面。
>>主要設備：

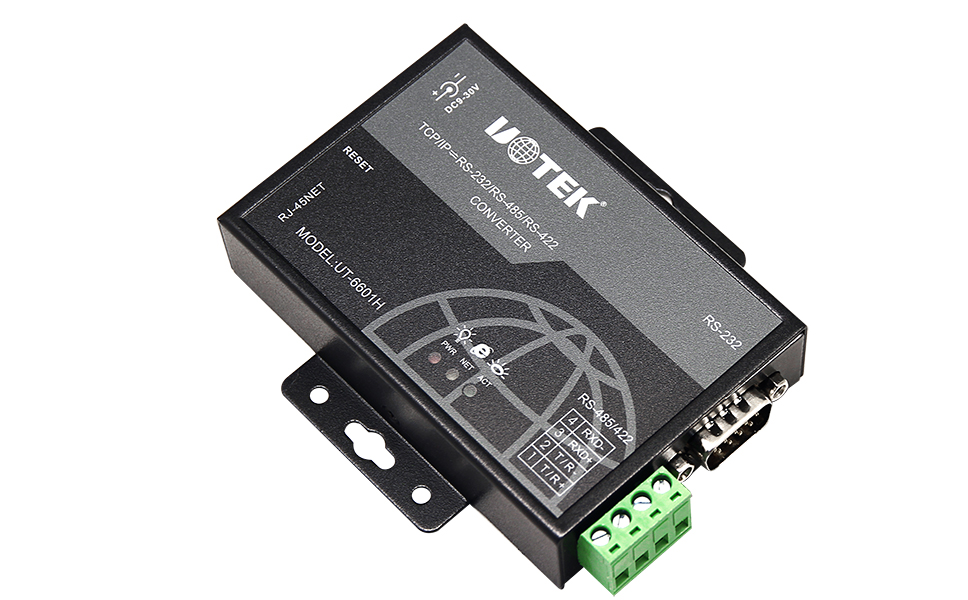

UT-6601H系列串口服務器：
●英文菜單配置界面,操作模式豐富，滿足不同行業的應用；
●提供Windows 虛擬COM 驅動軟件；
●靈活合理的UNIX 下Fixedtty 工作機制；
●具有10/100M 自適應以太網端口，支持手動設置；
●每個串口都提供了完整的信號，包括DCD，RXD, TXD, DTR, DSR, RTS, CTS, GND；
●波特率 ：50-460800bps；
●32 位嵌入式100 兆CPU，2M 的RAM，整體性能強大。

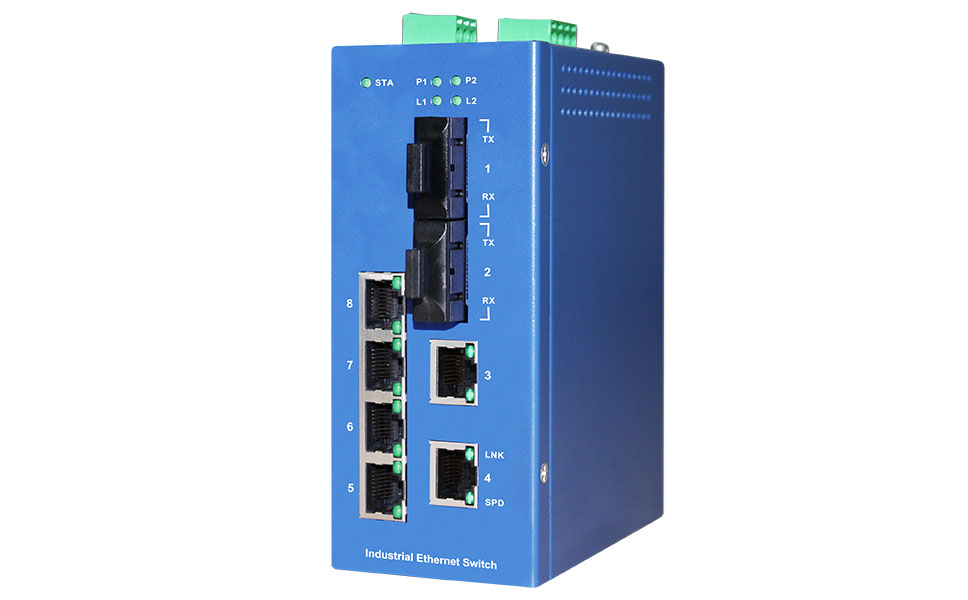

UT-65008系列二層網管型交換機：
●8個百兆端口，光口電口自由組合，最多支持4個百兆光口，自動偵測，全/半雙工MDI/MDI-X自適應；
●支持QoS、VLAN、IGMP Snooping/GMRP等管理功能，支持冗余環網保護，環網恢復時間小于50ms；
●輸入電壓DC 12-48V,冗余雙電源輸入接線端子；
●工作溫度-40℃~85℃；
●支持SNMP v1， v2， v3；
●支持端口匯聚：支持靜態和LACP協議兩種方式；
●MAC地址表：8K；
●數據包緩存：1Mbit；
●支持ACL；
●支持基于端口的MAC過濾；
●支持系統自防御，防止DDOS等攻擊；
●平均無故障時間（MTBF）高達320000H以上。
UT-66026系列網管型交換機：
●26個百兆端口，光口電口自由組合，最多支持26個百兆光口，自動偵測，全/半雙工MDI/MDI-X自適應；
●支持QoS、VLAN、IGMP Snooping/GMRP等管理功能，支持冗余環網保護，環網恢復時間小于50ms；
●輸入電壓DC 12-48V,冗余雙電源輸入接線端子；
●工作溫度-40℃~85℃；
●支持SNMP v1， v2， v3；
●支持端口匯聚：支持靜態和LACP協議兩種方式；
●MAC地址表：8K；
●數據包緩存：2Mbit；
●支持ACL；
●支持基于端口的MAC過濾；
●支持系統自防御，防止DDOS等攻擊；
●平均無故障時間（MTBF）高達320000H以上。
